Герметизаторы ворот — докшелтеры

Тентовые герметизаторы ворот

Тентовые герметизаторы воротТентовые герметизаторы ворот подходят для грузовых автомобилей различных габаритных размеров и поэтому являются универсальными. Они поставляются в нескольких вариантах в виде модели с перегрузочной платформой или модели для проезжей части и оптимально подходят в большинстве случаев. Высококачественные верхний и боковые тенты, монтируемые на оцинкованной и вдавливаемой раме,создают стабильную, гибкую и прочную на разрыв конструкцию. Детали рамы и тенты изготовлены из отдельных элементов и легко монтируются при помощи винтовых соединений. Поэтому замена того или иного элемента проста и не требует больших затрат.

Как определить размеры герметизатора

Чтобы определить размер герметизатора необходимо ответить на следующие вопросы:

  • Какой высоты погрузочная платформа;
  • Какой ширины и высоты автомобили при стыковке;
  • Загружаются ли на одной и той же перегрузочной станции грузовики с разными габаритами;
  • Какие грузы перегружаются.

С помощью нижеприведенной таблицы точно определите необходимые размеры переднего проема.
Только так  Вы сможете получить оптимальную герметизацию.

Ширина переднего проема = ширине герметизатора ворот — (2-х ширина боковых тентов)

  В — ширина герметизатора ворот    DS  DT   DDF
    B 1  боковой тент   600 700  650  600
  3300 В 2 передний проем -  -  -  2100
  3350  2150  1050  2050  0
  3400  - -  -  2200
  3500  2300 2100  2200  -

Высота переднего проема = высоте герметизатора ворот — высота верхнего тента -100 (дренаж)

H - высота герметизатора ворот  DS/DT   DT  DDT
  Н 1 верхний тент  900 1000  1200  1350  1000
  3300 Н 2 передний проем 2500 2400  2200  2050  2450
  3750 2750 2650  2450 2450 -
  4500 *  3500 3400 3200 3200 -

4500* -модель для проезжей части

В идеальном случае герметизатор ворот на 850 мм выше и 1000 мм шире грузового автомобиля.
Длинный верхний тент обеспечивает хорошую изоляцию для малогабаритных грузовых автомобилей, однако, в случае высоких грузовиков провисает в загрузочном проеме. Идеальным является нахлест примерно 150 мм.
При правильной комбинации ширины тента и строительной глубины достигается оптимальная герметизация. Для герметизаторов ворот на практике оправдала себя строительная ширина в 500 мм. По желанию заказчика возможна  поставка герметизаторов  со строительной глубиной 600 мм, для герметизатора DS даже со строительной глубиной в 900 мм, идеально, например, для механических перегрузочных мостов MRS, которые монтируются перед рампой.
Стандартная ширина: 3350 / 3500 мм.

Стандартная высота: 3500 / 3750 мм (Модель для проезжей части, высотой 4500 мм)

Максимальные размеры проема ворот для монтажа герметизатора:

  • Ширина ворот = ширина герметизатора ворот – 200 мм
  • Высота ворот = высота герметизатора ворот – 100 мм

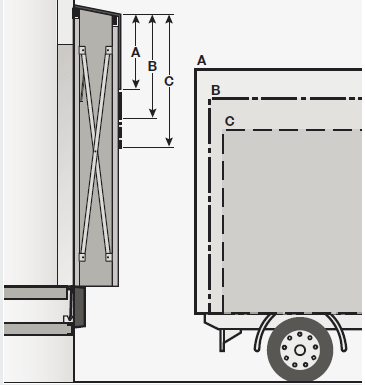

A B C
Необходимо согласовать высоту верхнего тента с высотой грузовика.Оптимально: с нахлестом 150 мм

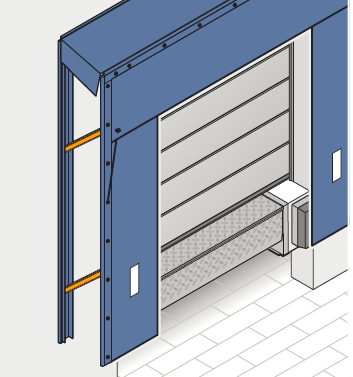

Конструкция с рычагом управления Дополнительно с телескопическими рычагами управления и подвижными передними рамами.Благодаря специальным профилям рамы рычаги управления отличаются гибкостью как горизонтально, так и вертикально

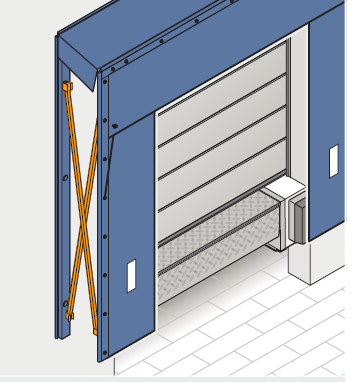

Конструкция с рычагом ножничного типа
По дополнительному заказу также как модель для проезжей части или углубленный вариант исполнения.Особенно стабильная конструкция с рычагом ножничного типа и пружинами растяжения параллельно вдавливает, а после погрузки вновь туго натягивает облицовку. Она делает возможной вариант исполнения для проезжей части или углубленный вариант исполнения



Усиленный верхний тент
Верхний тент герметизатора особо подвержен нагрузке и поэтому усилен. По желанию верхний тент ворот DS для уменьшения нагрузки во время пристыковки может быть надрезан по бокам.
Для конструкции с рычагом ножничного типа по желанию возможна поставка верхнего тента с 100%-ым перехлестом по всей ширине.

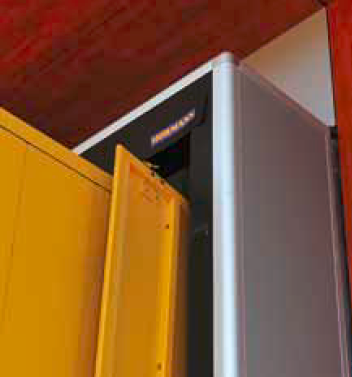

Экономия энергии с помощью угловых подушек герметизатора. Для уплотнения нижней части герметизатора ворот между стеной и тентом, могут быть дополнительно установлены угловые подушки герметизатора.

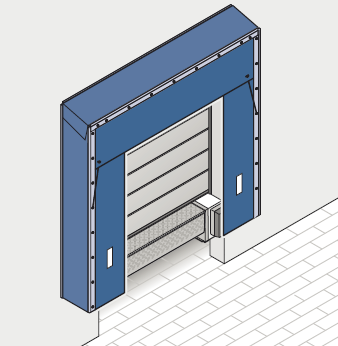

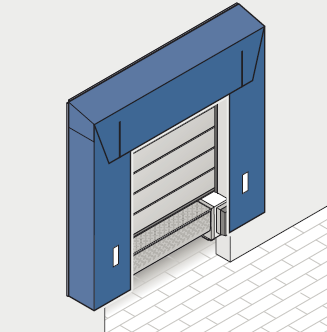

Герметизатор ворот DS
Для погрузочно-разгрузочных работ средней интенсивности больше всего подходит герметизатор ворот DS. Боковые и верхний тенты изготавливаются из двухслойной ткани несущей конструкции, толщиной 3 мм, из полиэстеровых монофильных нитей, покрытой слоем ПВХ с обеих сторон. Монофильные нити тентового материала обеспечивают во время пристыковки грузового автомобиля предварительное натяжение/уплотнение с задней стороны грузовика. При различной высоте транспортных средств целесообразно выбрать верхний тент с угловыми прорезями, чтобы натяжение верхнего тента высоких транспортных средств не было слишком сильным.

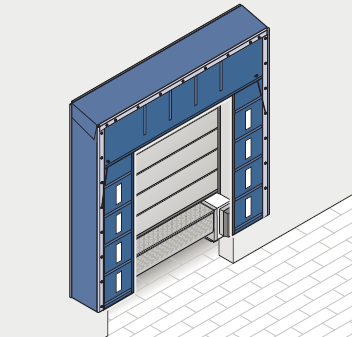

Герметизатор ворот DT
Устанавливается там, где перегрузка производится круглосуточно, верным решением являются герметизаторы ворот DT с их особо высококачественными тентами. Сваренный высокочастотной сваркой тентовый материал из полиэстера, толщиной 2 мм, и со специальным тканевым вкладышом, покрыт с обеих сторон слоем ПВХ. В целях достижения высокого коэффициента предварительного натяжения и плотного прилегания к грузовику в верхнем и боковых тентах установлены стальные листовые рессоры



Герметизатор ворот DDF
Герметизатор ворот DDF с особенно прочными тентами, расположенными поверх заполненных пеноматериалом боковых подушек, представляет собой надежную альтернативу тентовым герметизаторам ворот с направляющими рычагами и рычагами ножничного типа. Даже в случае неточной пристыковки боковые подушки, заполненные пеноматериалом, вдавливаются или отходят в сторону, не повреждаясь. Боковые и верхний тенты состоят из двухслойной ткани несущей конструкции, толщиной 3 мм, из полиэстерных мононитей, покрытой слоем ПВХ с двух сторон. Верхняя часть поднимается вверх, если на нее, например, накачивается пристыкованный автомобиль.

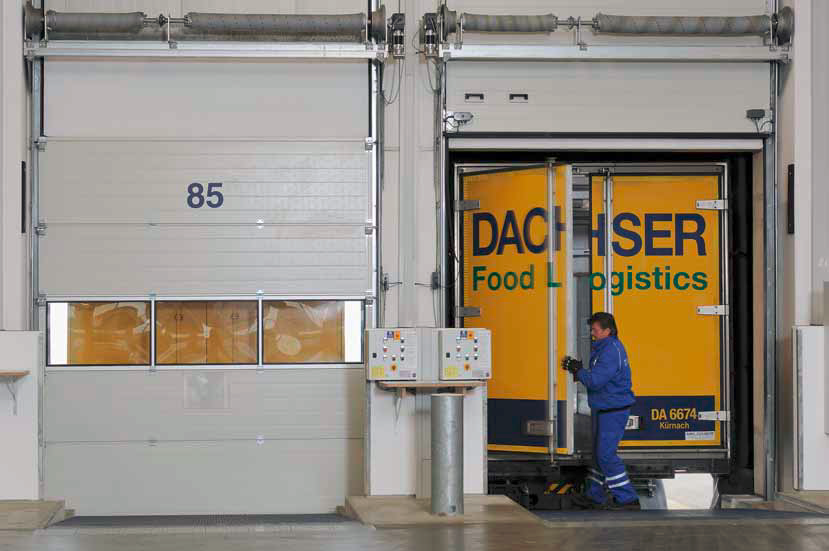

Надувные герметизаторы ворот

58

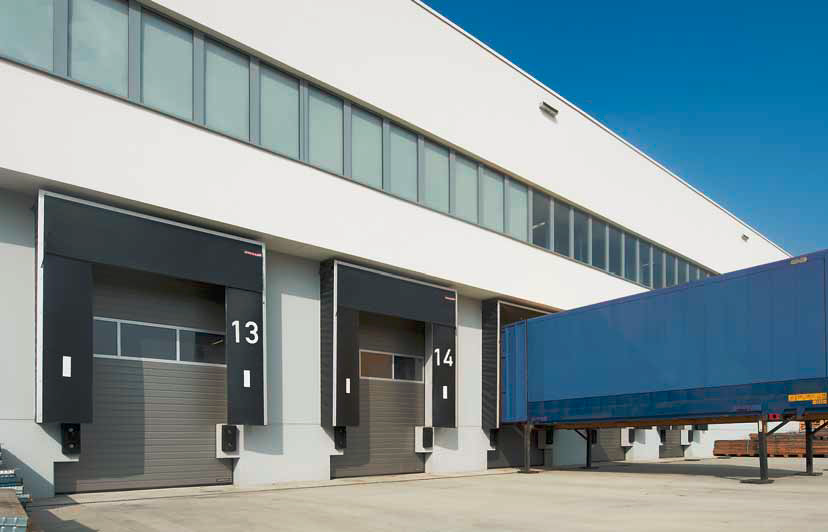

Надувные герметизаторы ворот точно подстраиваются под грузовые автомобили различных габаритов. Превосходное уплотнение предотвращает проникновение холода в отапливаемое складское помещение или цех и тепла в холодильные помещения и тем самым экономит энергию. Оно охватывает транспортное средство без ограничения зоны движения дверей и является оптимальным решением в определенных условиях, например, для системы DOBO. После окончания процесса погрузки и отключения вентилятора подушки быстро втягиваются с помощью внутренних натяжных тросов и противовесов.

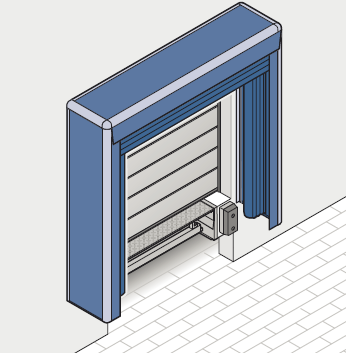

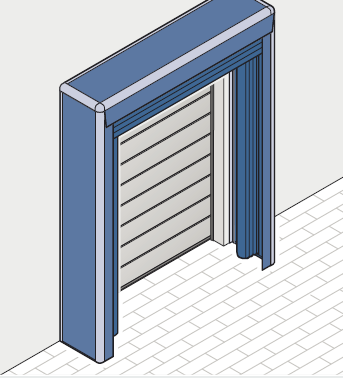

Герметизатор ворот DAS-3
Только после пристыковки грузового автомобиля вентилятор надувает герметизатор ворот вокруг транспортного средства и герметизирует полностью погрузочную площадь в течение нескольких секунд. Данный герметизатор особенно рекомендуется при использовании системы DOBO, для холодильных помещений и при длительных процессах погрузки. По желанию поставляется с разматывающимся тентом вместо надувной верхней подушки. Угловые подушки герметизатора входят в объем серийной поставки, дополнительно можно заказать надувной вариант исполнения. Они обеспечивают уплотнение в нижней части, между стеной и боковыми подушками. Надувной герметизатор ворот с 3-х сторон. По дополнительному заказу: в качестве модели с нишами



Герметизатор ворот DAS-G-3
Стандартные размеры: 3600 x 3550 x 850 мм (ШxВxГ)
Передний проем в режиме покоя: 3100 x3150 мм (ШxВ)
При надутых подушках: 2400 x 2550 мм (ШxВ)

Модель для проезжей части делает возможным при не надутых подушках беспрепятственный проезд в здание. По желанию поставляется с электрически разматывающимся тентом вместо надувной верхней подушки.

Стандартный размер: 3600 x 4700 x 850 мм (ШxВxГ)

Передний проем в режиме покоя: 3100 x 4300 мм (ШxВ)

При надутых подушках: 2400 x 3700 мм (ШxВ)

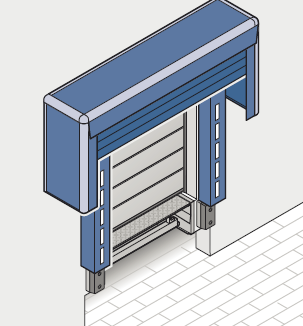

Герметизатор ворот DAK-3
Герметизатор ворот DAK-3 представляет собой удачную комбинацию прочных боковых подушек и надувной верхней подушки с сэндвичной облицовкой. Данный герметизатор ворот особенно рекомендуется для подвесных грузов. Наполненные вспененным материалом боковые подушки отлично герметизируют сбоку. По высоте, благодаря надувной верхней подушке загрузочный проем автомобиля остается полностью свободным, что обеспечивает прямую передачу грузов на подъемно- транспортное оборудование.Надувной с одной стороны герметизатор ворот с прочными боковыми подушками.

Стандартный размер: 3600 x 3500 x 350/850 мм (ШxВxГ)

Передний проем в режиме покоя: 2400 x 3100 мм (ШxВ)

При надутой верхней подушке: 2400 x 2500 мм (ШxВ)


Показатели качества
Верхняя и боковая облицовка изготовлена из стальных панелей с теплоизоляцией, толщиной 20 мм. Они поставляются по выбору цвета белого алюминия (по образцу RAL 9006) или светло-серого цвета (по образцу RAL 9002), с закругленным угловым профилем Softline из анодированного алюминия. Тентовые полосы из двухслойной ткани

из полиэстерных мононитей, толщиной 3 мм, покрытой слоем ПВХ с обеих сторон, защищают надувные подушки. Подушки состоят из погодоустойчивого, постоянно эластичного, сваренного высокочастотной сваркой тентового материала, цвета черного графита (по образцу RAL 9011)



Герметизаторы ворот с подушками

63

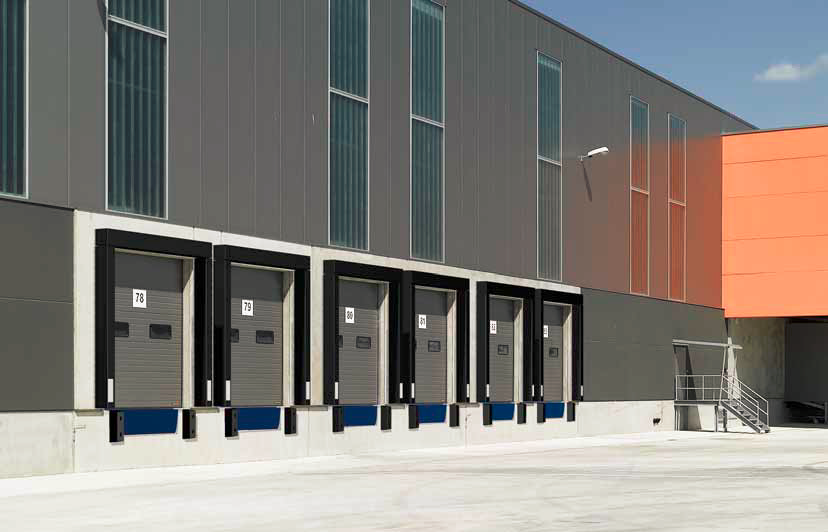

Для пристыковки грузового автомобиля или сменного трейлера с аналогичными размерами, одинаковым кузовом и без верхнего клапана, герметизаторы ворот с подушками представляют собой отличный выбор с оптимальным уплотнением.
Герметизаторы с подушками изолируют пространство между внешней стороной контейнера и открытыми дверями. Однако, при этом уменьшается проем для перегрузки, поэтому они не пригодны для грузовых автомобилей с верхним клапаном.

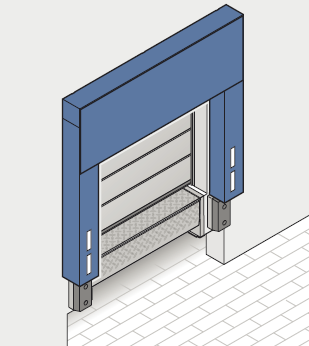

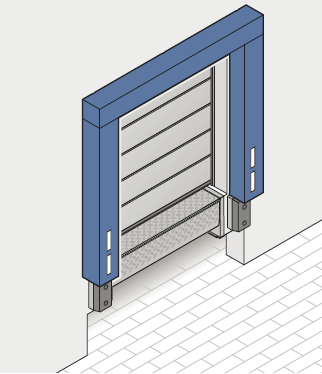

Герметизатор ворот DFH
Для разгрузки и погрузки грузовой автомобиль подъезжает с уже открытыми дверями к подушкам, наполненным пенопластом. При стыковке допускается вдавливание подушек не более 50 мм. Поэтому важно,чтобы строительная глубина подъездных буферов находилась в правильном соотношении к строительной глубине подушек. С помощью консолей разница может быть легко выровнен

Стандартный размер: 2800 x 2500 мм (Шx В)

Герметизатор ворот DFC
Герметизатор DFC с прочными боковыми и верхней подушками, а также с дополнительным прочным верхним тентом. Данный геметизатор подходит для небольших грузовых автомобилей с различной высотой кузова и цехов с высокими воротами.

Стандартный размер: 2800 x 3000 мм (ШxВ)

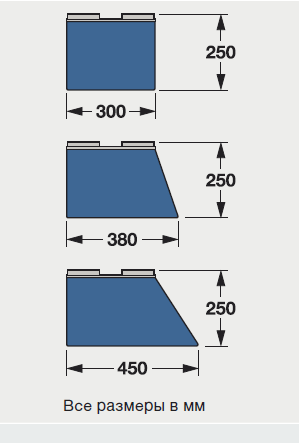

Подушки.Типы подушек

Прямой формы Скошенной формы (W) (для боковых подушек
Подушки наполнены вспененным полиуретаном. Вместе с устойчивой рамой основания и высококачественными тентами из износостойкого синтетического материала подушки образуют одно прочное целое.
Поверхности контакта подушек дополнительно усилены по всей ширине полиэстеровыми полосами, сваренными высокочастотной сваркой, являются износостойкими и имеют длительный срок службы
